TWN BD250 W zylinderkopf

Verfasst: 06 Aug 2017: 15 22
von 125T
Hallo!

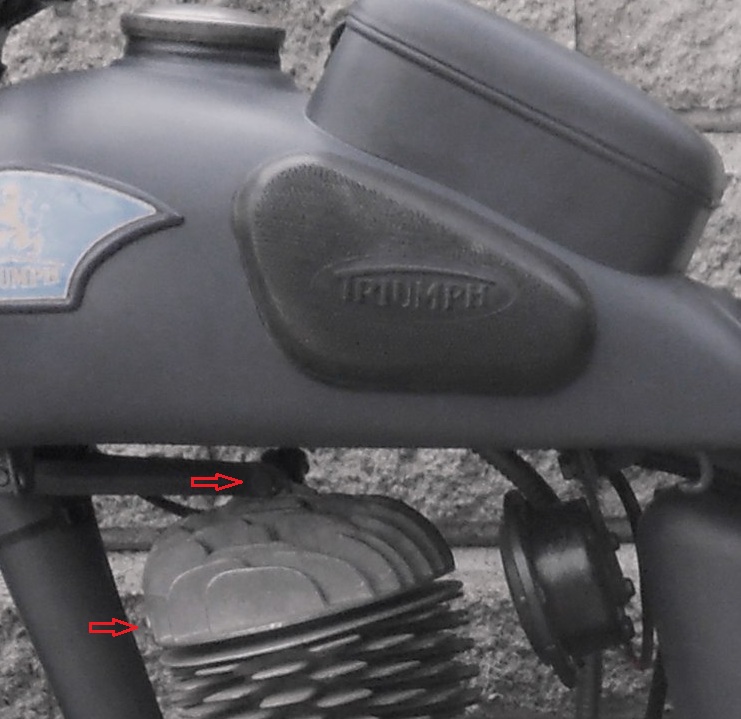

Ich habe eine Frage zum Zylinderkopf BD250W:
Welches ist für serie 1 und welches ist für die Serie 2?
Freundliche Grüße!
Gabriel





Re: TWN BD250 W zylinderkopf

Verfasst: 17 Sep 2018: 07 25
von 125T
Hallo!
Ich werde hier fragen, nicht ein anderes Thema zu öffnen:
Welcher ist der Richtige für Serie I BD250 (A oder B)?

A

B

Vielen Dank im Voraus für Ihre Antworten.
Freundliche Grüße!
Gabriel

Re: TWN BD250 W zylinderkopf

Verfasst: 17 Sep 2018: 08 39
von Christian Wolf
Bild 1 ist falsch, 2, 3 und 4 ist richtig.
Der Kupplungsdeckel Serie 1 hat ein Kugellager zur Führung der Kurbelwelle.
Serie 2 hat ein Gleitlager.
Das Loch im unteren Deckel gab es nie.

Re: TWN BD250 W zylinderkopf

Verfasst: 17 Sep 2018: 09 27
von 125T
Vielen Dank für deine Antwort, Christian!

Re: TWN BD250 W zylinderkopf

Verfasst: 17 Sep 2018: 09 29
von 125T
Ich habe angefangen eines meiner BD's zu machen. Ich werde versuchen ein paar Bilder hochzuladen.
Freundliche Grüße!
Gabriel

Re: TWN BD250 W zylinderkopf

Verfasst: 17 Sep 2018: 09 36
von 125T
...

Re: TWN BD250 W zylinderkopf

Verfasst: 17 Sep 2018: 09 37
von 125T
...

Re: TWN BD250 W zylinderkopf

Verfasst: 17 Sep 2018: 09 39
von 125T
...

Re: TWN BD250 W zylinderkopf

Verfasst: 17 Sep 2018: 09 40
von 125T
...

Re: TWN BD250 W zylinderkopf

Verfasst: 17 Sep 2018: 09 51
von 125T
Diese Löcher um das Lager sind nicht von mir gemacht. Sie wurden von den Vorbesitzern während der Jahrzehnte der Reparaturen gemacht.
Ich weiß, dass diese Kurbelwelle für Serie II ist, aber es war besser als andere.

Re: TWN BD250 W zylinderkopf

Verfasst: 17 Sep 2018: 11 36
von Christian Wolf
Serie 2 ist besser weil besser ausgewuchtet.
Serie2 hat 25.4mm am Lagerstumpf, Serie1 hat 25mm.
Serie 1 hat doppelreihige Rillenkugellager, kann man noch kaufen.
Serie 2 hat Rollenlager ohne innenring. Kann man nicht mehr kaufen und läuft direkt auf Kurbelwelle.
Ich glaube es gibt Unterschiede mit Konus für Lichtmaschinen Läufer. Lichtmaschine ist anders bei Serie 1.
Du kannst Serie 2 KW im 1er Motorgehäuse fahren wenn du die Stümpfe auf 25 runterschleifst.
Die 2er Lichtmaschine steht weiter nach aussen und dann passt der Deckel mit dem Ansaugrohr nicht mehr.
Musst du mal vergleichen.

Re: TWN BD250 W zylinderkopf

Verfasst: 17 Sep 2018: 15 03
von 125T
Danke, Christian!
Leider weißt du dass ich kein Deutsch spreche und es ist sehr schwierig für mich alles schriftlich zu erzählen.
Aber die meisten Probleme sind bereits gelöst.
Ich werde die Bilder sprechen lassen.
Wenn du etwas falsch siehst, sag es mir bitte.
Freundliche Grüße!
Gabriel

Re: TWN BD250 W zylinderkopf

Verfasst: 17 Nov 2018: 22 39
von 125T
Hallo!
Wie ich schon sagte, ich arbeite an einem BD250W.
Ich habe ein paar WaA Briefmarken gefunden, von denen keiner gut sichtbar ist. Weiß jemand was WaA ist?
Für mich auf dem Enstort Schild scheint es WaA232 zu sein. Aber auf dem Rahmen scheint es WaA292 zu sein. Auf dem Rahmen befinden sich möglicherweise sowohl WaA232 als auch WaA292.
Kann jemand Licht in diesem Problem machen?
Freundliche Grüße!
Gabriel
